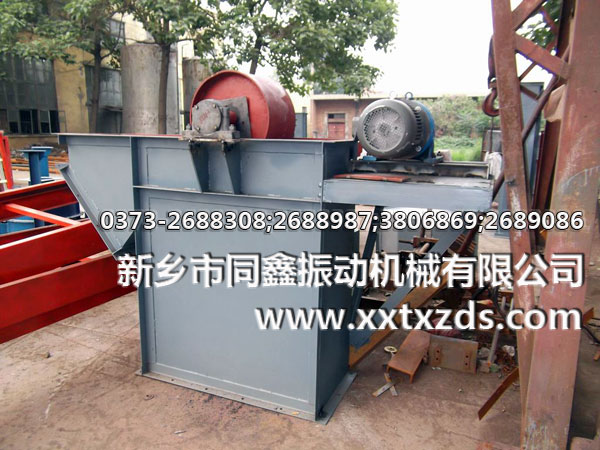

			TD系列斗式提升機產品概述:

			  TD系列斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料,如糧食、煤、水泥、碎礦石等,提升高度*高40m。TD系列斗式提升機嚴格按照J(rèn)B3926-85《垂直斗式提升機》標準設計制造,目前國內常用的斗式提升機均為垂直式。TD系列斗式提升機特點為:結構簡單,運行平穩,挖取式裝料,離心重力式卸料,物料溫度不超過60℃;TD系列斗式提升機與傳統D型斗式提升機相比輸送效率高、料斗形式多,應優先選用。TD型斗式提升機備有四種料斗,即:Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。

			TD系列斗式提升機基本結構:

			  TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ<1.5t/m³粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。
			TD型斗式提升機結構形式為:TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器,逆止可靠。該減速器噪音低,運轉平穩,并隨主軸浮動,可消除安裝應力。

			TD系列斗式提升機主要特點:

			  1、提升范圍廣:這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少;
			  2、
			驅動功率。翰捎昧魅胧轿沽、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少;
			  3、使用壽命長:提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損;
			  4、運行可靠性好:先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。


			TD系列斗式提升機技術參數表:


					|
					型號 |

					TD160 |

					TD250 |

					TD315 |

					TD400 |


					|
					料斗形式 |
					Q |
					h |
					zD |
					Sd |
					Q |
					h |
					zD |
					Sd |
					Q |
					h |
					zD |
					Sd |
					Q |
					h |
					zD |
					Sd |


					|
					輸送量(m3/h) |
					5.4 |
					9.6 |
					9.6 |
					16 |
					12 |
					22 |
					23 |
					35 |
					17 |
					30 |
					25 |
					40 |
					24 |
					46 |
					41 |
					66 |


					|
					斗寬 |

					160 |

					250 |

					315 |

					400 |


					|
					斗容(L) |
					0.5 |
					0.9 |
					4.2 |
					1.9 |
					1.3 |
					2.2 |
					3.0 |
					4.6 |
					2 |
					3.6 |
					3.8 |
					5.8 |
					3.1 |
					5.6 |
					5.9 |
					9.4 |


					|
					斗距 |

					280 |

					350 |

					360 |

					450 |

					400 |

					500 |

					480 |

					560 |


					|
					帶寬 |

					200 |

					300 |

					400 |

					500 |


					|
					斗速(m/s) |

					1.4 |

					1.6 |

					1.6 |

					1.8 |


					|
					物料量大塊 |

					25 |

					35 |

					45 |

					55 |


					|
					型號 |

					TD500 |

					TD630 |

					TD160 |

					TD250 |

					TD350 |

					TD450 |


					|
					料斗形式 |
					Q |
					h |
					zD |
					Sd |
					h |
					zD |
					Sd |
					Q |
					S |
					Q |
					S |
					Q |
					S |

					Q |
					S |


					|
					輸送量(m3/h) |
					38 |
					70 |
					58 |
					92 |
					85 |
					89 |
					142 |
					4.7 |
					8 |
					18 |
					22 |
					25 |
					42 |

					50 |
					72 |


					|
					斗寬 |

					500 |

					630 |

					160 |

					250 |

					350 |

					450 |


					|
					斗容(L) |
					4.8 |
					9 |
					9.3 |
					15 |
					14 |
					14.6 |
					23.5 |
					0.65 |
					1.1 |
					2.6 |
					3.2 |
					7 |
					7.8 |

					14.5 |
					15 |


					|
					斗距 |

					500 |

					625 |

					710 |

					300 |

					400 |

					500 |

					640 |


					|
					帶寬 |

					600 |

					700 |

					200 |

					300 |

					400 |

					500 |


					|

					斗速(m/s) |

					1.8 |

					2 |

					1 |

					1.25 |

					1.25 |

					1.25 |


					|
					物料量大塊 |

					60 |

					70 |

					25 |

					35 |

					45 |

					55 |


			 說明:1.表中斗容為計算斗容,輸送量按填充系數0.6計算得出。
			     2.斗提機料斗用途為:
			       淺料斗:輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。
			       深料斗:輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。

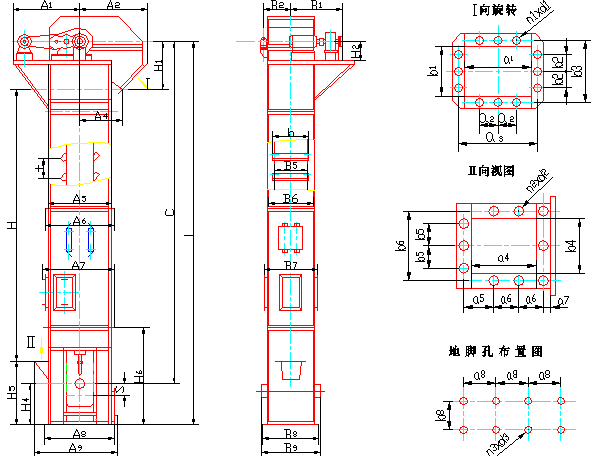

			TD系列斗式提升機外形示意圖:






			TD系列斗式提升機外形尺寸參照表:


					|

					 |


					 |


					 |


					 |


					 |


					 |


					 |


					 |


					|

					 |


					 |


					 |


					 |


					 |


					 |


					 |


					 |


					|

					 |


					 |


					 |


					 |


					 |


					 |


					 |


					 |


					 |


					|

					 |


					 |


					 |


					 |


					 |


					 |


					 |


					 |


					 |


					|

					 |


					 |


					 |


					 |


					 |


					 |


					 |


					 |


					 |


					|

					 |


					 |



						970
						1210
						692
						776
						1050
						220
						370
						330
					 |



						1185
						1500
						985
						996
						1235
						295
						461
						475
					 |



						1320
						1800
						1175
						1266
						1600
						394
						596
						610
					 |



						1488
						1800
						1200
						1266
						1700
						440
						706
						710
					 |



						1500
						2000
						1350
						1558
						1980
						535
						828
						835
					 |



						1655
						2300
						1410
						1610
						2200
						605
						980
						1000
					 |



						1750
						2500
						1590
						1890
						2500
						660
						1110
						1110
					 |


					|

					 |


					 |


					 |


					 |


					 |


					 |


					 |


					 |


					 |


					|

					 |




						H1
						A3
						a1
						a2
						a3
						b1
						b2
						b3
						n1
						d1
					 |



						520
						438
						334
						120
						390
						224
						95
						280
						12
						Φ12
					 |



						630
						548
						365
						150
						431
						315
						150
						381
						12
						Φ12
					 |



						750
						713
						600
						200
						676
						450
						200
						526
						12
						Φ12
					 |



						795
						763
						560
						230
						638
						560
						230
						638
						12
						Φ12
					 |



						850
						824
						670
						295
						758
						670
						295
						758
						12
						Φ14
					 |



						1000
						885
						700
						355
						880
						780
						300
						800
						12
						Φ18
					 |



						1200
						1045
						700
						300
						800
						900
						280
						1000
						14
						Φ18
					 |


					|

					 |




						H5
						a4
						a5
						a6
						a7
						b4
						b5
						b6
						n2
						d2
					 |



						900
						280
						80
						100
						19
						220
						100
						250
						9
						Φ10
					 |



						1000
						260
						80
						100
						19
						220
						100
						250
						9
						Φ12
					 |



						1320
						260
						43
						110
						26
						260
						110
						306
						9
						Φ12
					 |



						1320
						355
						58
						150
						45
						320
						155
						370
						9
						Φ12
					 |



						1600
						450
						100
						175
						40
						450
						215
						510
						9
						Φ14
					 |



						1600
						500
						65
						210
						40
						500
						220
						550
						9
						Φ14
					 |



						1886
						560
						85
						160
						30
						630
						160
						700
						12
						Φ14
					 |



			TD系列斗式提升機驅動配備表:

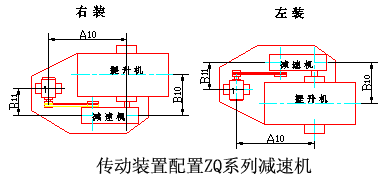

			ZQ型斗提機驅動裝置配套表:



			YY型斗提機驅動裝置配套表:



			TD系列斗式提升機各部位潤滑周期:


					|
					序號 |

					潤滑部位 |

					潤滑材料 |

					潤滑周期 |

					潤滑方法 |


					|
					1 |
					傳動及拉緊滾筒軸承 |
					耐水潤滑脂 |
					200小時 |
					利用注油器 |


					|
					2 |
					逆止聯軸器 |
					耐水潤滑脂 |
					50小時 |
					利用注油器 |


					|
					3 |
					拉緊螺栓 |
					耐水潤滑脂 |
					500小時 |
					涂抹 |


					|
					4 |
					電動機 |
					耐水潤滑脂 |
					6個月 |
					35 |



			同鑫振動機械有限公司生產的斗式提升機均為垂直式,是新型提升設備,材質為碳鋼、不銹鋼;TD型斗式提升機、TH型斗式提升機的工作特征與用途比較對照表:


					|


					型式  |



					TD型斗式提升機  |



					TH型斗式提升機  |


					|


					結構特征  |



					采用橡膠帶作牽引構件  |



					采用鍛造的環形鏈條作為牽引構件  |


					|


					卸載特征  |



					采用離心式或混合式方式卸料  |



					采用混合式或重力式方式卸料  |


					|


					適用輸送物料  |



					松散密度ρ<1.5t/m3的粉狀、粒狀,小塊狀的無磨琢性、半磨琢性物料  |



					松散密度p<1.5t/m’的粉狀、粒狀.小塊狀的無磨琢性、半磨琢性物料  |


					|


					適用溫度  |



					被輸送物料溫度不得超過60℃,如采用耐熱橡膠帶時溫度不超200℃  |


					被輸送物料溫度不得超過250℃  |


					|


					主要型號  |



					TDl00、TD160、TD250、TD315,TD400、TD500、TD630  |



					TH315、TH400、TH500、TH630(TH800)(TH1000)①  |


					|


					提升高度  |



					約在4—40mm范圍內  |



					約在4.5—40mm范圍內  |


					|


					輸送量  |



					4—238m3/h  |



					35—185m3/h  |



			斗式提升機種類分類:
			   斗式提升機作為一種常用的提升設備,在得到廣泛的應用的同時,根據不同行業的要求不同也有著非常清楚的分類,其按照傳動結構可以分為:
			(1).TD系列斗式提升機
			   TD系列斗式提升機是一種國家標準的斗式提升機,該系列斗式提升機和D系列斗式提升機都是采用的膠帶傳動來提升物料,兩者沒有本質的區別,D系列斗式提升機產品型號較老且型號規格少。TD系列斗式提升機是在D系列斗式提升機的基礎上經過產品改良而來,其規格有TD100(不常用)、TD160、TD250、TD315、TD400、TD500、TD630、TD800、TD1000等型號,其中TD160、TD250、TD315等型號為普遍采用型號.
			(2).TH系列斗式提升機
			   TH系列斗式提升機是一種常用的提升設備,該系列斗式提升機采用鍛造環鏈作為傳動部分,具有很強的機械強度,主要用于提升機粉體和小顆粒及小塊狀物料,區別于TD系列斗式提升機,其提升量更大、運轉效率更高。其常用于較大比重的物料的提升。
			(3).NE系列板鏈斗式提升機
			   NE系列板鏈斗式提升機是一種新型的斗式提升機,其采用板鏈傳動,區別于老型號TB系列板鏈斗式提升機,其命名方式采用提升量而命名而非斗寬。如NE150指的是提升量為150噸一小時而不是斗寬150。NE系列斗式提升機有著很高的提升機效率,根據提升速度不同還分有NSE型號及高速板鏈斗式提升機。
			(4).TB系列斗式提升機
			   TB系列斗式提升機是一種較老型號的斗式提升機,其傳動部分采用板鏈傳動,現已經被相應NE系列斗式提升機產品替代 。
			(5).TG系列斗式提升機
			   TG系列斗式提升機是一種加強型膠帶斗式提升機,其區別于TD系列斗式提升機,TG系列斗式提升機采用鋼絲膠帶作為傳動帶,其具有更強的傳動能力。該系列斗式提升機多被應用于糧食輸送上,又被長稱呼為糧食專用斗式提升機。
			(6).其它型號斗式提升機
			   常見的斗式提升機型號還有HL系列環鏈斗式提升機、GTD系列斗式提升機、GTH系列斗式提升機等,其均為上型號的不同叫法和演變形式。

			斗式提升機選用須知:
			   斗式提升機用來垂直提升經過破碎機的石灰石、煤、石膏、熟料、干粘土等塊粒狀物料以及生料、水泥、煤粉等粉狀物料。根據料斗運行速度的快慢不同,斗式提升機可分為:離心式卸料、重力式卸料和混合式卸料等三種形式。離心式卸料的斗速較快,適用于輸送粉狀、粒狀、小塊狀等磨琢性小的物料;重力式卸料的斗速較慢,適用于輸送塊狀的,比重較大的,磨琢性大的物料,如石灰石、熟料等。斗式提升機的牽引構件有環鏈、板鏈和膠帶等幾種。環鏈的結構和制造比較簡單,與料斗的連接也很牢固,輸送磨琢性大的物料時,鏈條的磨損較小,但其自重較大。板鏈結構比較牢固,自重較輕,適用于提升量大的提升機,但鉸接接頭易被磨損,膠帶的結構比較簡單,但不適宜輸送磨琢性大的物料,普通膠帶物料溫度不超過60°C,夾鋼繩膠帶允許物料溫度達80°C,耐熱膠帶允許物料溫度達120°C,環鏈、板鏈輸送物料的溫度可達250°C。
			另我廠可根據用戶需要而設計制造特殊型號規格的提升機。

			斗式提升機的型號選用:

			  作為常用的提升設備,斗式提升機的選用受很多方面因素的制約,選錯型號會給使用方帶來不盡的麻煩。一般決定斗式提升機選型取決于以下幾個要素:1.物料的形態:物料是粉狀還是顆粒狀還是小塊狀。2.物料的物理性質:物料有沒有吸附性或者粘稠度,是否含水。3.物料的比重:一般斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的,太大的物料比重需要進行牽引力和傳動部分抗拉強度的計算。4.單位時間內的輸送量。
			  一般來說,物料的形態直接決定物料的卸料方式,常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸料,而卸料方式的不同決定斗式提升機采用的料斗形式的不同,離心拋射卸料多采用淺斗和弧形斗,而重力卸料需采用深斗。斗提機所采用料斗的類型不同則單位時間內提升的物料輸送量是不一樣的。斗式提升機*終的輸送量是取決于料斗形式、斗速、物料比重、物料性質、料斗數量的一個綜合參數。選型過程如下:物料比重→傳動方式(斗提型號)→物料性質→卸料方式→料斗形式→該系列斗式提升機的提升量→確定機型。
   |
