圓盤式給料機是適用于20mm以下粉礦的給料設備。
圓盤式給料機由驅動裝置、給料機本體、計量用帶式輸送機和計量裝置組成。給料機和帶式輸送機由一套驅動裝置驅動，該驅動裝置的電磁離合器具有實現給料機的開、停和兼有功能轉換的作用，能均勻、連續地將物料喂送到下一道工序，適用于喂送各種非粘性物料，不適用于流動性能良好的粉狀物料，使用圓盤給料機喂送的物料有礦石、煤粉、水泥、熟料、石灰石、黏土等粉狀、粒狀或小塊狀物料。
.jpg)
KR型座開式圓盤給料機-同鑫振動機械
KR型座式圓盤給料機為容積式計量的給料設備。它能均勻、連續地將物料喂送到下一道工序，并且能夠承受較大的倉壓。KR型座式圓盤給料機適用于喂送各種非粘性物料，不適用于流動性好的粉狀物料。該機是利用物料的流動性，通過轉動的圓盤和可調節的刮料板把物料從容器中刮送到受料設備中，適用于各種非粘性且流動性不是非常好的物料。該類圓盤給料機的機型設計緊湊，結構簡單，調節方便，使用可靠，維修量小，噪音很低，是水泥廠、化工行業、發電廠等部門首選的系統配給料設備，同時可作為其它行業非粘性物料的喂（給）料設備。
KR型座式圓盤給料機概述：
KR型座開式圓盤給料機為容積式計量的給料設備。它能均勻、連續地將物料喂送到下一道工序，并且能夠承受較大的倉壓。KR型座
開式圓盤給料機適用于喂送各種非粘性物料，不適用于流動性好的粉狀物料。該系列圓盤給料機是利用物料的流動性，通過轉動的圓盤和可調節的刮料板把物料從容器中刮送到受料設備中，適用于各種非粘性且流動性不是非常好的物料。該類座開式圓盤給料機的機型設計緊湊，結構簡單，調節方便，使用可靠，維修量小，噪音很低，是水泥廠、化工行業、發電廠等部門首選的系統配給料設備，同時可作為其它行業非粘性物料的喂（給）料設備。
KR型座式圓盤給料機特點：
1.因傳動機構中的傘齒輪是在敞開狀況下工作的，所以維修方便。
2.本機是運輸機械的一種輔助設備，適用于選礦廠、冶煉廠、機械化的鑄造車間等部門。
3.KR型座開式圓盤給料機具有結構簡單、操作方便、給料均勻，使用可靠的優點，如果改變調整套與圓盤之間的距離，可以達到調節給料量的目的。

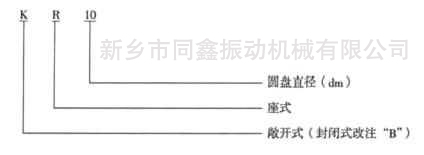

KR型座式圓盤給料機型號說明：
.jpg)
KR型座式圓盤給料機主要技術參數表：
|
型號 |
圓盤直徑mm |
給料粒度mm |
電機選型 |
圓盤轉速r/min |
產量m³/h |
外形尺寸長*寬*高mm |
參考重量（不含驅動） |
|
型號 |
功率kw |
|
KR10 |
1000 |
40 |
Y112M6 |
2.2 |
7.5 |
14 |
1725*1000*650 |
740kg |
|
KR15 |
1500 |
55 |
Y132M2-6 |
5.5 |
7.5 |
25 |
2354.5*1500*720 |
1280kg |
|
KR17 |
1700 |
60 |
Y132M2-6 |
7.5 |
7.5 |
50 |
2354.5*1700*720 |
1320kg |
|
KR20 |
2000 |
80 |
Y160L-6 |
11 |
7.5 |
100 |
3794.5*2000*810 |
1754kg |
KR型座式圓盤給料機外形尺寸參考圖及尺寸對照表：
.jpg)
|
型號 |
A |
B |
C |
D |
G |
H |
J |
M |
N |
P |
Q |
R |
S |
T |
U |
W |
|
KR10 |
1000 |
650 |
420 |
1489 |
720 |
583.5 |
480 |
479 |
133 |
133 |
560 |
265 |
735 |
450 |
340 |
203 |
|
KR15 |
1500 |
720 |
440 |
1750 |
920 |
797.5 |
550 |
203 |
203 |
203 |
650 |
315 |
870 |
600 |
390 |
253 |
|
KR17 |
1700 |
725 |
440 |
1750 |
920 |
797.5 |
550 |
203 |
203 |
203 |
650 |
315 |
870 |
600 |
390 |
253 |
|
KR20 |
2000 |
810 |
440 |
1994 |
1030 |
817.5 |
706 |
200 |
200 |
200 |
660 |
315 |
1100 |
615 |
485 |
253 |
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的圓盤給料機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。
-------------------------------------------------------------------------------------------------------------------
首頁——產品推薦
>>
同鑫系列給料設備 >>

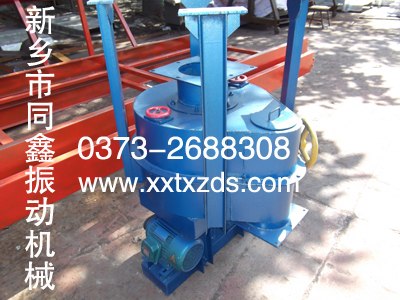

DB系列吊閉式圓盤給料機
DB系列吊閉式圓盤給料機-同鑫振動機械
DB系列吊閉式圓盤給料機產品摘要：
DB型圓盤給料機為吊裝、密閉式。主要用于要求減少漏風或揚塵的系統，從而將減少環境污染。其結構主體是繞垂直軸旋轉的圓盤。圓盤中部有一位于接料倉下口而高度可調的下料套筒，物料從下料套筒和圓盤的間隙中漏散出來，并被刮板將物料從圓盤上刮落下來。喂料量可通過改變下料套筒和圓盤的間隙大小和卸料位置來調整。設有觀察窗口，可隨時觀測物料的喂送情況及設備的運行情況。
DB系列吊閉式圓盤給料機產品結構特點：
DB型吊閉式圓盤給料機為吊裝、密閉式。主要用于要求減少漏風或揚塵的系統，從而將環境污染減少。其結構主體是繞垂直軸旋轉的圓盤。圓盤中部有一位于接料倉下口而高度可調的下料套筒，物料從下料套筒和圓盤的間隙中漏散出來，并被刮板將物料從圓盤上刮落下來。喂料量可通過改變下料套筒和圓盤的間隙大小和卸料位置來調整。設有觀察窗口，可隨時觀測物料的喂送情況及設備的運行情況。
吊閉式圓盤給料機是一種應用廣泛的連續式容積加料設備。是利用物料的流動性，通過轉動的圓盤和可調節的刮料板把物料從容器中刮送到受料設備中，吊式圓盤給料機適用于各種非粘性且流動性不是非常好的物料。其設計緊湊，結構簡單，調節方便，使用可靠，維修量小，噪音很低，是水泥廠、化工行業、發電廠等部門首選的系統配給料設備，同時可作為其它行業非粘性物料的喂料設備。吊式圓盤給料機為封閉式結構，防塵，防灰，但調節運轉均在封閉的殼體內，不夠直觀；吊式圓盤給料機為開式結構，適用于灰塵性不大的物料，并且運轉，調節均直觀明了。
DB型吊閉式圓盤給料機為容積式給料設備，它能均勻連續地將物料喂送到下一設備中去，喂料可以調節。能喂送粉狀、粒狀、或小塊狀的物料。例如：煤粉、水泥、熟料、石灰石、粘土等。不適合于喂料粘度較大，不易流動或流動性特別良好的物料。
DB型吊閉式圓盤給料機上部設有罩子，適合于空氣凈化程度要求較高的場所。
DK型吊閉式圓盤給料機上部沒有罩子，操作維護比較方便，適合于空氣凈化程度要求不高的場所。
吊式圓盤給料機工藝配置：
1、能承受較大的料柱壓力，故通常將其直接安裝在料倉下部，向其它設備給料。
2、直接安裝在料倉下時，其下端距地面（樓板面）應留下600mm的凈空高度。
3、在圓盤給料機與料倉出口之間應裝設閘門，以便在給料機發生故障時關閉閘門進行維修。所采用的閘門一般為手動螺旋閘門。
DB系列吊閉式圓盤給料機產品性能參數：
|
圓盤規格 mm |
φ400 |
φ600 |
φ800 |
φ1000 |
φ1300 |
φ1600 |
φ1800 |
φ2000 |
|
轉速 |
10 |
8 |
8 |
7.5 |
6.5 |
6 |
5 |
5 |
|
活動套筒至盤面高度 mm |
30-85 |
50-130 |
60-165 |
80-220 |
100-275 |
120-340 |
40-385 |
160-440 |
|
物料粒度 |
15 |
25 |
30 |
40 |
50 |
60 |
70 |
80 |
|
喂料能力 |
25° |
0.615 |
1.82 |
3.57 |
7.79 |
13 |
22.7 |
28 |
41.2 |
|
30° |
0.758 |
2.25 |
4.42 |
9.64 |
16.1 |
28.1 |
34.6 |
51 |
|
35° |
0.924 |
2.73 |
5.35 |
11.7 |
19.5 |
34.1 |
42 |
62 |
|
40° |
1.11 |
3.27 |
6.42 |
14 |
23.4 |
40.8 |
50.4 |
74.1 |
|
45° |
1.32 |
3.9 |
7.65 |
16.7 |
27.9 |
48.6 |
60 |
88.4 |
|
喂料能力 |
25° |
0.45 |
1.63 |
2.83 |
6.18 |
10.3 |
16.9 |
18.3 |
32.7 |
|
30° |
0.35 |
1.28 |
2.2 |
4.8 |
8.0 |
13.1 |
17.4 |
25.4 |
|
35° |
0.28 |
1.02 |
1.77 |
3.85 |
6.4 |
10.3 |
13.8 |
20.3 |
|
40° |
0.23 |
0.83 |
1.44 |
3.14 |
5.21 |
8.55 |
11.3 |
16.6 |
|
45° |
0.19 |
0.69 |
1.18 |
2.59 |
4.29 |
7.03 |
9.26 |
13.6 |
|
常用功率KW |
0.4 |
0.6 |
0.8 |
1.2 |
2.0 |
3.0 |
3.7 |
4.5 |
|
機械總速比I |
92 |
115.54 |
115.54 |
123.8 |
143.1 |
158.1 |
192.2 |
192.2 |
|
配用螺旋閘門規格 mm |
200×200 |
250×250 |
300×300 |
400×400 |
490×490 |
600×600 |
700×700 |
800×800 |
|
