鏈斗式輸送機又稱為槽式輸送機；鏈斗式輸送機是一種以沿軌道運行的料斗來水平或傾斜輸送物料的設備，鏈斗式輸送機廣泛應用于電站、礦山、煤炭等行業的，進行各種松散物料的輸送；如：鍋爐灰渣、水泥熟料、礦渣、焦炭、碎石等，特別是一些溫度高、容重大、塊度大、具有鋒利銳角和磨琢性強的物料。由于鏈斗式輸送機具有布置靈活、輸送能力大、使用壽命長、維護量小、運行成本低、輸送角度大等優點而深受廣大用戶歡迎。
鏈斗式輸送機與同類設備相比優點如下：
1、輸送機的牽引鏈條采用專業鏈條廠家生產的高強度雙排重型板式鏈，運行穩定可靠且使用壽命長；
2、機尾部分采用彈簧螺旋張緊裝置，可使?fàn)恳湕l的張緊力自動調整，特別適合遠距離、重載荷的輸送機；
3、工藝布置靈活；可架高、地面或地坑布置，可水平或斜升安裝，也可水平加斜升安裝；
4、背負驅動機構，結構緊湊，安裝方便。
鏈斗式輸送機（鏈斗輸送機）產品技術摘要:
鏈斗輸送機是一種新型物料輸送設備。適合輸送兼提升各種松散、無粘滯性的固體物料，廣泛應用于機械、冶金、化工、建材、制藥、食品、倉儲等工業生產過程中的原材料或成品的輸送。輸送物料溫度≤
200 ℃ 。
鏈斗輸送機集物料水平與垂直提升為一體，一臺設備可替代水平輸送機加垂直輸送機多臺設備使用。物料封閉在標準鋼制機殼中，限制灰塵飛出，適用于要求密封的場合。物料可在上水平段內干凈、緩慢地通過機殼底部的閘門或開口處排出。本機布置靈活多樣，可多點加料。節省廠房空間，減少地坑深度。
本系列鏈斗輸送機的裝料和卸料都比較平穩，且從裝料到下料的過程中，殼體中的物料與傳動部件不接觸，所有物料不會被剝落和破碎。如被輸送的物料不允許有破碎和剝落要求的，將首先考慮采用該種輸送設備。
鏈斗輸送機根據被輸送物料的性質，可采用普通碳鋼、不銹鋼或噴涂塑鋼制成。
鏈斗式輸送機（鏈斗輸送機）產品概述：
鏈斗式輸送機是一種以沿軌道運行的料斗來水平或傾斜輸送物料的設備，廣泛應用于電站、礦山、煤炭等行業的，進行各種松散物料的輸送；如：鍋爐灰渣、水泥熟料、礦渣、焦炭、碎石等，特別是一些溫度高、容重大、塊度大、具有鋒利銳角和磨琢性強的物料。由于鏈斗式輸送機具有布置靈活、輸送能力大、使用壽命長、維護量小、運行成本低、輸送角度大等優點而深受廣大用戶歡迎。本系列鏈斗輸送機的料斗寬度分別有350mm、450mm、630mm、800mm、1000mm五個規格，根據不同的運行場合及環境要求，鏈斗輸送機分敞開型、半封閉型和全封閉型三種形式。用戶可根據附表中的參數選擇機型，并提出具體的布置形式及尺寸、輸送產量、物料參數和其他要求。
鏈斗式輸送機（鏈斗輸送機）產品特點：
1、輸送能力大，與同類設備相比輸送能力可提高50%以上；
2、輸送能耗低：承載鏈中的行走輪以滾動摩擦代替滑動摩擦，濕使運動阻力降低55%～65%，減低輸送機的牽引力和功率消耗。將牽引鏈與承載分開，使結構簡化，成本降低，且使用壽命長，維護方便，易損件少。
3、具有結構新穎，工藝布置靈活，運行安全可靠，震動噪音小等特點。
鏈斗式輸送機（鏈斗輸送機）產品用途：
該機適用于各種粉狀、塊狀散裝物料的水平或傾角≤60°的輸送，特別適宜一些溫度高、容量大、塊頭大、具有鋒利棱角和磨琢性強的固體物料的輸送。鏈斗式輸送機（鏈斗輸送機）產品廣泛應用于電站、礦山、煤炭等行業的，進行各種松散物料的輸送；如：鍋爐灰渣、水泥熟料、礦渣、焦炭、碎石等，特別是一些溫度高、容重大、塊度大、具有鋒利銳角和磨琢性強的物料。
鏈斗式輸送機（鏈斗輸送機）產品布置形式及注意事項：

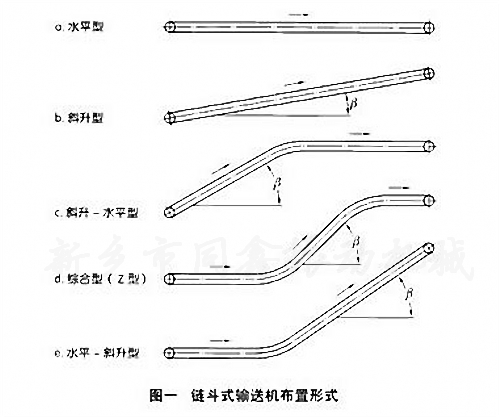

1、鏈斗式輸送機的布置形式見圖1。
2、選擇和確定輸送機的布置時應考慮以下問題：a、在滿足工藝要求的前提下，應盡量選擇*簡單的布置形式；b、LD型鏈斗輸送機單機長度不宜超過120m，DLD型不宜超過50m；c、斜升輸送時，斜升角度β不宜超過60度。
鏈斗式輸送機（鏈斗輸送機）產品的布置形式圖：（見圖1）
鏈斗式輸送機（鏈斗輸送機）產品主要技術參數表：
|
規格型號 |
料斗寬度
mm |
鏈速范圍
m/min |
輸送能力m³/h |
|
β≤20° |
20°<β≤40° |
40°<β≤60° |
|
LD-350xL |
350 |
3.5～17.5 |
14～70 |
7～35 |
5～25 |
|
LD-450xL |
450 |
3.5～17.5 |
18～90 |
9～45 |
6～30 |
|
LD-630xL |
630 |
3.5～17.5 |
24～120 |
12～60 |
9～45 |
|
LD-800xL |
800 |
3.5～17.5 |
32～160 |
16～80 |
11～55 |
|
LD-1000xL |
1000 |
3.5～17.5 |
40～200 |
20～100 |
14～70 |
|
DLD-350xL |
350 |
3.5～17.5 |
12～60 |
6～30 |
4～20 |
|
DLD-450xL |
450 |
3.5～17.5 |
14～70 |
7～35 |
5～25 |

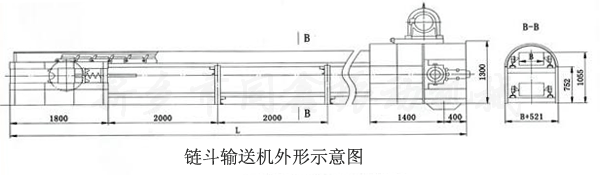

鏈斗式輸送機（鏈斗輸送機）產品外形示意圖：
鏈斗式輸送機（鏈斗輸送機）產品的安裝和調試：
LD型鏈斗輸送機安裝前的準備：
設備的進料段和下回轉段的底部焊有槽鋼底腳，底腳上有均布的安裝孔，工作現場應按底腳孔的位置配置相應的基礎和預埋鋼板。
當設備需穿越樓層時，樓板應預留孔洞。
LD型鏈斗輸送機安裝程序及要求：
根據工藝技術要求，首先將下回轉段客體和進料段殼體聯接好，整體就位于基礎上；
將垂直段機殼自下而上逐節順次裝配，*后安裝上回轉段和頭部殼體；
機殼裝配應平直，進料段和上水平段（頭部）機殼的平直允差不超過2%，全長允差不超過1%，垂直機殼的垂直允差不超過1%，全高允差為1/2000。
料斗及牽引鏈的安裝：在尾部或進料段打開上蓋板，牽引鏈按照整臺設備所需鏈條的節數，在地面上連接好，然后用繩索牽引將整根鏈條的一端從頭部法蘭孔中伸入，從尾部法蘭孔中抽出。另一端也用繩索牽引從頭部進入，從尾部抽出。再將兩端連接好，在下水平段（尾部）處安裝料斗；
二根牽引鏈調整為同步，料斗按順序逐一安裝，裝好一排后（約 6
只），點動電機，使已裝的料斗向前運行，再依次裝配；
料斗裝好后，調整尾部螺旋拉緊裝置，使之工作拉力適當，并使料斗中心線與鏈輪軸中心線平行，*后改上蓋板；
頭部鏈輪的運轉方向?yàn)轫槙r(shí)針。（從電機尾部看）；
殼體上所有開口處用封板蓋住。
LD型鏈斗輸送機調試和試車：
調試前應清除雜物，適當裝緊牽引鏈，檢查電機接線是否正確，各緊固件是否擰緊；
點動，檢查牽引鏈運行方向是否平穩，有無異常響聲，有否掉斗，發現問題及時糾正；
空載運行 2 小時無異常情況可進行負荷試車，先應逐步掉斗，待穩定運行后方可滿負荷運轉；
進料口處一般裝一定量給料機（旋轉加料器），以保證穩定、定量給料；
進料口的下方設有一物料返回口，用微形提升機把漏裝的物料返回料斗中。
LD型鏈斗輸送機操作和維修：
每次啟動后，應空載運轉一定時間后方可加料，且保持加料均勻，不得突增過載。無特殊情況，不能負載停車。
|
潤滑部位名稱 |
潤滑材料 |
潤滑周期 |
潤滑方法 |
|
各轉動軸承 |
耐水潤滑脂 |
500
小時 |
注油 |
|
裝緊裝置導軌 |
石墨潤滑脂 |
800
小時 |
注油 |
|
裝緊裝置螺桿 |
耐水潤滑脂 |
500
小時 |
注油 |
|
開式傳動鏈 |
耐水潤滑脂 |
1.5
個月 |
注油 |
|
減速機 |
N320
齒輪油 |
6
個月 |
注油 |
|
電動機 |
耐水潤滑脂 |
6
個月 |
注油 |
使所有軸承和驅動部分良好潤滑，各部位的潤滑詳見下表。
一般情況下，一極度小修，半年中修，二年大修。大修時全部零件都應拆卸清理，更換磨損零件。
易損件：大、小傳動鏈輪，轉動滾子鏈，牽引鏈，牽引鏈輪，料斗。
LD型鏈斗輸送機使用注意事項：
LD型鏈斗輸送機料斗運行方向在進料段（下水平段）和上段（負載段）為自左向右方向，下段（空載段）為自右向左方向。及進料段鏈輪為順時針?lè)较蛐D(zhuǎn)，嚴禁倒轉。加料必須均勻。

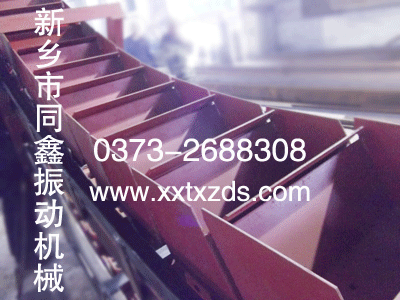

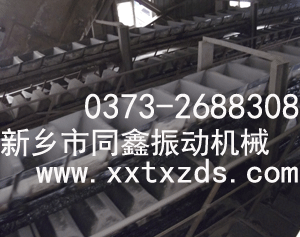

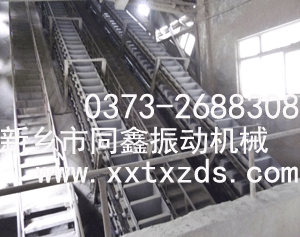

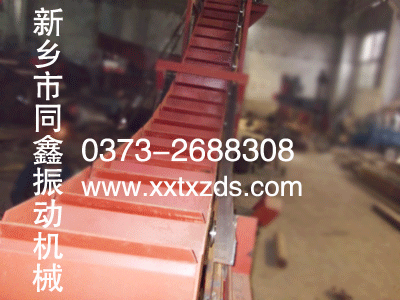

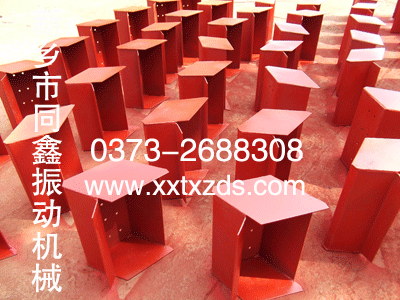

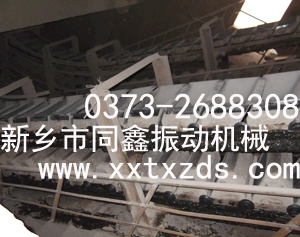

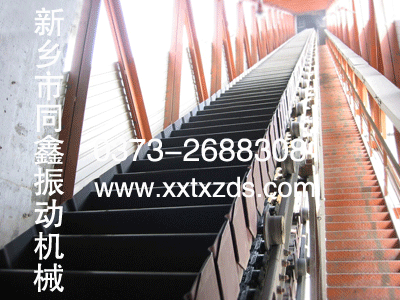

鏈斗式輸送機（鏈斗輸送機）產品真機照片展示：
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的鏈斗式輸送機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。
|
