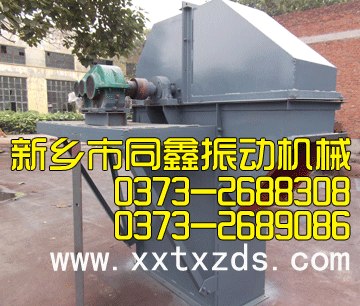

HL型環鏈離心斗式提升機-同鑫振動機械
HL型環鏈離心斗式提升機產品概述:
HL型環鏈離心斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度*高40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。
HL型環鏈離心斗式提升機主要特點:
1、運行平穩、輸送效率高；
2、料斗形式多，應優先選用；
3、適應性強、安裝維修方便、壽命長；
4、整機體積小、轉速高、確�？焖倬鶆蜉斔�。
HL型環鏈離心斗式提升機工作原理:

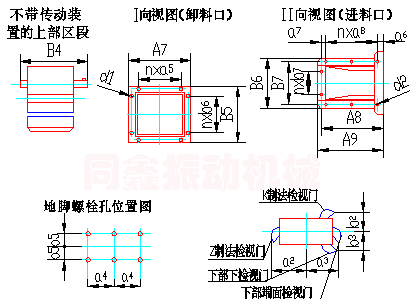

同鑫振動生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成（見環鏈離心斗式提升機外形圖）。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心斗式提升機，由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。
HL型環鏈離心斗式提升機制法和裝法：
1、按料斗形狀分為兩種：S制法--帶有深園底形料斗；Q制法--帶有淺園底形料斗；
2、按上部區段卸料口的形式分為兩種：X1 制法--帶有傾斜法蘭的卸料口；X2 制法--帶有水平法蘭的卸料口；
3、按下部區段進料口的形式分為兩種：J1 制法--進料口的斜面與水平面成45度角；J2
制法--進料口的斜面與水平面成60度角；
4、按中間機殼側面檢視門的位置分為四種：K1 制法--中間機殼側面帶有下端左檢視門；K2
制法--中間機殼側面帶有下端右檢視門；K3 制法--中間機殼側面帶有上端左檢視門；K4 制法--中間機殼側面帶有上端右檢視門；
5、按中間機殼端面檢視門的位置分為兩種：Z1 制法--中間機殼端面帶有下端檢視門；Z2 制法--中間機殼端面帶有上端檢視門；
6、按傳動裝置對提升機的相對位置分為兩種：左裝--傳動裝置在左側；右裝--傳動裝置在右側
HL型環鏈離心斗式提升機主要技術參數：
|
項 目
|
提 升 機 型 號
|
|
HL300
|
HL400 |
|
S制法
|
Q制法 |
S制法
|
Q制法
|
|
輸送能力，㎡/h
|
28 |
16 |
47.2
|
30 |
|
料斗容量，升
|
5.2 |
4.4 |
10.5 |
10 |
|
斗距，毫米
|
500 |
500
|
600 |
600 |
|
運行部分（料斗牽引鏈條）
kg/m
|
24.8 |
24
|
29.2
|
28.3 |
|
牽引鏈條
|
型式 |
鍛造環形鏈
|
|
圓鋼直徑mm |
18 |
18 |
|
節距 |
50 |
50 |
|
破斷強度kg |
12800 |
12800 |
|
料斗運動速度（m/s）
|
1.25
|
1.25
|
|
傳動鏈條軸轉數
|
37.5
轉/分
|
37.5
轉/分
|
|
輸送物料的散狀比重
|
H,米
|
N,千瓦
|
H,米
|
N,千瓦
|
H,米
|
N,千瓦
|
H,米
|
N,千瓦
|
|
0.8
|
59 |
6.35 |
64 |
4.36 |
30 |
7 |
33 |
6.3 |
|
1.0
|
52 |
7.55 |
60 |
5.12 |
27 |
7.6 |
30 |
7 |
|
1.25
|
41 |
8.7 |
49 |
5.3 |
23 |
8 |
26 |
7.6 |
|
1.6
|
31 |
9.7 |
39 |
5.3 |
18.5 |
8.4 |
22 |
8.2 |
|
2.0
|
24 |
9.7 |
29 |
5.35 |
15 |
8.6 |
18 |
8.4 |
|
傳動裝置制法 |
C1 |
C2 |
C3 |
C4 |
C1 |
C2 |
|
圓柱齒輪減速機 |
傳動裝置右裝 |
JZQ400—IV—3U |
JZQ400—IV—3U |
|
傳動裝置左裝 |
JZQ400—IV—4Y |
JZQ400—IV—4Y |
|
電動機型號 |
Y132M2—6 |
Y160M—6 |
Y160L—6 |
Y160M—6 |
Y160L—6 |
|
傳動裝置功率 |
5.5 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 |
|
棘輪制動裝置（齒輪X模數） |
6X18 |
6X18 |
8X15 |
8X15 |
6X18 |
8X15 |
|
傳動裝置重量 |
628 |
702 |
870 |
885 |
902 |
917 |
|
物料的*大塊度
|
25
|
35
|
45
|
55
|
斗式提升機的型號選用須知：
作為常用的提升設備，斗式提升機的選用受很多方面因素的制約，選錯型號會給使用方帶來不盡的麻煩。一般決定斗式提升機選型取決于以下幾個要素：1.物料的形態：物料是粉狀還是顆粒狀還是小塊狀。2.物料的物理性質：物料有沒有吸附性或者粘稠度，是否含水。3.物料的比重：一般斗式提升機參數都是針對堆積比重在1.6以下的物料設計和計算的，太大的物料比重需要進行牽引力和傳動部分抗拉強度的計算。4.單位時間內的輸送量。
一般來說，物料的形態直接決定物料的卸料方式，常用規律為粉狀物料采用離心拋射卸料、塊狀物料采用重力卸料，而卸料方式的不同決定斗式提升機采用的料斗形式的不同，離心拋射卸料多采用淺斗和弧形斗，而重力卸料需采用深斗。斗式提升機所采用料斗的類型不同則單位時間內提升的物料輸送量是不一樣的。斗式提升機*終的輸送量是取決于料斗形式、斗速、物料比重、物料性質、料斗數量的一個綜合參數。選型過程如下：物料比重→傳動方式（斗提型號）→物料性質→卸料方式→料斗形式→該系列斗式提升機的提升量→確定機型。
★同鑫振動可根據用戶需要而設計制造特殊型號規格的斗式提升機。
★同鑫振動對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。
-----------------------------------------------------------------------
訂貨量：1臺起；交貨期限：收到預付款后20個工作日內交貨；質保期：整機質保一年。
購買需知：
因產品受設備的型號、材質、規格、長度或者高度等因素影響，部分產品為非標設計制作，所以網站上所標識的商品價格僅供參考！
具體的產品價格受材質(碳鋼或者不銹鋼)和規格（根據客戶的處理量、物料的粒度等）、客戶實際現場的長度或者高度等因素所決定，所以需要客戶和我們聯系溝通后我們再為您核算出準確詳細的報價。
同鑫公司產品為下屬生產車間自主加工制造，內部質檢中心控制質量及設備出廠檢測等，確保每一臺設備的品質；為了保證產品的質量和維護顧客的利益,公司未在任何地區設置辦事處或經銷商。
銷售渠道為廠家直銷、訂單式生產。采購設備直線聯絡，即繞開了用戶與中間商、貿易商的不必要交涉，又降低了用戶的采購成本，實現生產廠商直接與用戶一對一的交流與服務，從而以優惠的價格為顧客提供高質量的產品及服務。
新鄉市同鑫振動機械有限公司設備售后服務說明書
合同設備質保期內：整機質保期為一年(易損件除外)。設備在合同質保期內出現問題，若確屬生產制造原因造成的，我廠將免費提供維修技術支持。設備如需進行現場安裝的，我公司將派出專業的技術人員為您提供設備的現場指導安裝服務，不提供施工隊伍，還請您多多海涵及配合我們的技術員，共同完成設備的安裝工作！
我公司保證向您提供優質的產品及售后服務！設備在出廠前均按照實際情況進行空載試機，設備質量做到讓用戶放心。質量問題：若非屬于生產制造原因造成的質量問題，我們亦保證提供7*24小時的全天候服務響應，我公司將會積極配合需方、幫助需方提供有償?shù)木S修服務。
合同設備質保期外：合同設備質保期滿后，如果設備出現問題，我公司也將會在1小時之內給予明確答復；如果需要趕赴現場處理的，我公司也將派出專業的技術人員在24小時內趕赴現場為您提供有償優惠的維修服務！
老客戶享受以下優惠待遇：設備備品備件、配件以及易損件均按成本價供應！
新鄉市同鑫振動機械有限公司專業設計、生產振動篩分設備，輸送機，給料機，斗式提升機，破碎機，鍋爐輔機（上煤系統、除灰渣系統）等配套設備。規格齊全，型號齊全，另可非標設計制作以上機械設備，誠信為本，質優價實，歡迎采購！愿我們一如既往愉快合作。
