TD系列帶式輸送機產品概述:
DTⅡ、TD75型皮帶輸送機由于輸送量大,結構簡單,維護方便,成本低,通用性強等優點,而被廣泛地應用在冶金、礦山、煤炭、港口、交通、水電、化工等部門,進行裝車、裝船、轉載或堆積各種常溫狀態的松散密度為500~2500kg/m3各種散狀物料或成件物品.由單機或多機組合成運輸系統來輸送物料,根據工藝要求可布置成水平或傾斜的形式,DTⅡ型皮帶輸送機除了可滿足水平或傾斜輸送要求外,還可采用帶凸弧段、凹弧段與直線段組合的輸送形式.輸送機允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角,也取決于大塊物料出現的頻率.該輸送機適用的工作環境溫度一般為-25~+40℃.我公司還生產輕型皮帶輸送機、螺旋輸送機、大傾角皮帶輸送機及可移動升降式輸送機。
TD系列帶式輸送機基本結構:
1、驅動部分:系由裝置在型鋼焊成的底座上的電動機-->高速聯軸器-->減速器-->減速聯軸器組成。根據布置要求:驅動裝置設有左裝和右裝兩種,另外本公司配有功率1.5kW到13kW,速度0.80m/s、1.0m/s、1.25m/s的油冷式電動滾筒。
2、滾動部分:分傳動滾筒和改向滾筒兩大類。

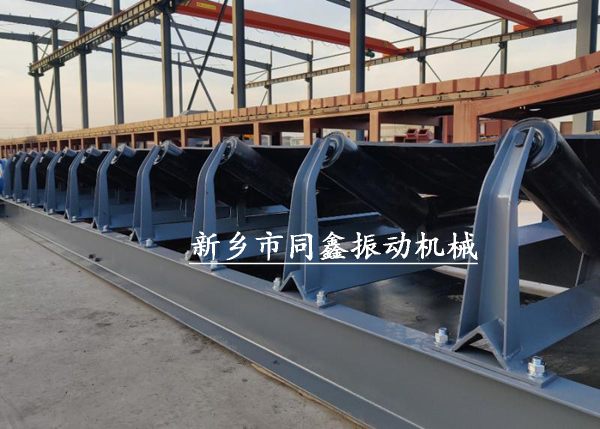

3、托輥部分:分槽形、平行、調心和緩沖托輥等。
4、清掃部分:分彈簧清掃器和空段清掃器。
5、卸料部分:分固定式犁式卸料器和電動卸料器。
6、制動部分:有帶式逆止器和滾柱逆止器兩種。
7、附件:在罩殼、導料槽、漏斗等。
TD系列帶式輸送機工作特點:
DTⅡ、TD75型帶式輸送機按其支架結構有固定式的移動式兩種：按輸送帶材料有膠帶、塑料帶和鋼芯帶之分。輸送機的工作環境溫度一般在-10℃--+40℃之間，要求物料溫度不超過70℃；耐熱橡膠帶可輸送120℃以下的高溫物料。物料溫度更高時不宜采用膠帶輸送機。當輸送具有酸性堿性油類物質和有機溶劑等成分的物料時，需采用耐油、耐酸堿的橡膠帶式塑料帶。帶式輸送機的帶寬可分為：500、650、800、1000、1200和1400mm。用戶可根據帶式輸送機的輸送長度，物料的種類、容重、輸送量、輸送長度等諸因素通過計算確定輸送機的布局以及所選用的膠帶寬度、帆布層數和膠帶厚度。
TD系列帶式輸送機主要技術參數表:
承載托
輥形式 |
帶 速（m/s） |
帶 寬 B（mm） |
|
500 |
650 |
800 |
1000 |
1200 |
1400 |
|
輸 送 量 Q（t/s） |
|
槽
形
拖
輥 |
0.8 |
78 |
131 |
- |
- |
- |
- |
|
1.0 |
97 |
164 |
278 |
435 |
655 |
891 |
|
1.25 |
122 |
206 |
348 |
544 |
819 |
1115 |
|
1.6 |
156 |
264 |
445 |
696 |
1048 |
1427 |
|
2.0 |
191 |
323 |
546 |
853 |
1284 |
1748 |
|
2.5 |
232 |
391 |
661 |
1033 |
1556 |
2118 |
|
3.15 |
- |
- |
824 |
1233 |
1858 |
2528 |
|
4.0 |
- |
- |
- |
- |
2202 |
2996 |
|
平
行
拖
輥 |
0.8 |
41 |
67 |
118 |
- |
- |
- |
|
1.0 |
52 |
88 |
147 |
230 |
345 |
460 |
|
1.25 |
66 |
110 |
184 |
288 |
432 |
588 |
|
1.6 |
84 |
142 |
236 |
368 |
553 |
753 |
|
2.0 |
103 |
174 |
289 |
451 |
677 |
922 |
|
2.5 |
125 |
211 |
350 |
546 |
821 |
111 |
注:1、輸送能力Qv值系按水平運輸，動堆積角θ為20°，托輥槽角λ為30°時計算的。
2、帶速（4.5）、（5.6）m/s為非標準值，一般不推薦使用。
TD系列帶式輸送機布置有下面幾中基本形式:
1.水平輸送機
2.傾斜輸送機
3.帶凸弧曲形段輸送機
4.帶凹弧曲形段輸送機
5.帶凹弧及凸弧曲形段輸送機。
傳動型式與傳遞功率的關系:
|
傳動型式
|
功率范圍
|
備注
|
|
彈性聯軸器直接傳動
|
2.2～37 |
功率≤200kw時電壓為380V
功率≥220kw時電壓為6000V
|
|
Y系列電機加液力偶合器
|
45～315 |
|
電動滾筒直接傳動
|
2.2～55 |
|
繞線式電機 |
220～800 |
備注:除電動滾筒直接傳動外，其余傳動型式均配相應的減速器。
皮帶式輸送機具有輸送量大、結構簡單、維修方便、部件標準化等優點，廣泛應用于礦山、冶金、煤炭等行業，用來輸送松散物料或成件物品，根據輸送工藝要求，可單臺輸送，也可多臺組成或與其它輸送設備組成水平或傾斜的輸送系統，以滿足不同布置型式的作業線需要,適用于輸送堆積密度小于1.67/噸/立方米，易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料及袋裝物料，如煤、碎石、砂、水泥、化肥、糧食等。被送物料溫度小于60℃。其機長及裝配形式可根據用戶要求確定，傳動可用電滾筒，也可用帶驅動架的驅動裝置。
皮帶輸送機結構形式多樣，有通用型皮帶輸送機、耐高溫輸送機、大傾角皮帶輸送機、檔邊帶式輸送機、固定帶式輸送機、可移動式皮帶輸送機等多種形式。

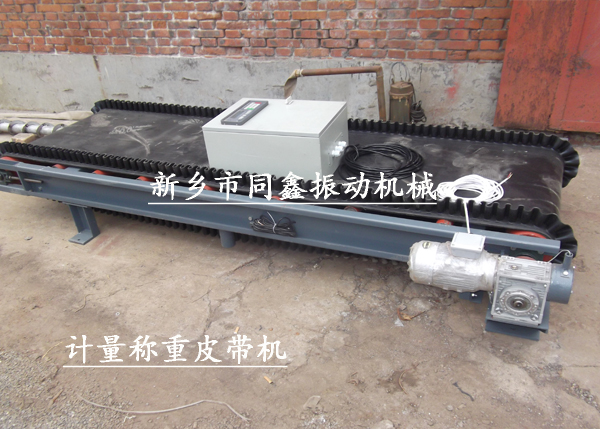

計量稱重皮帶輸送機

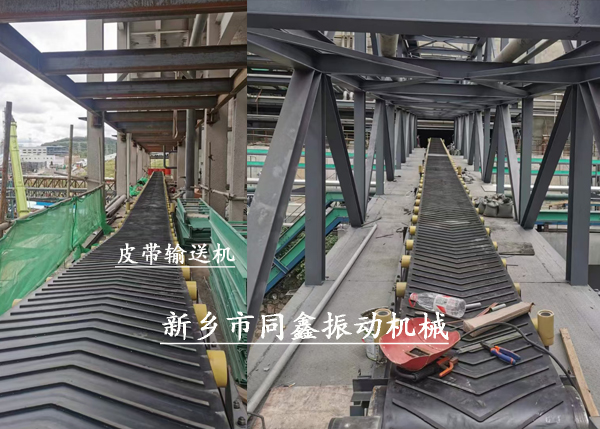

皮帶輸送機
大傾角皮帶輸送機

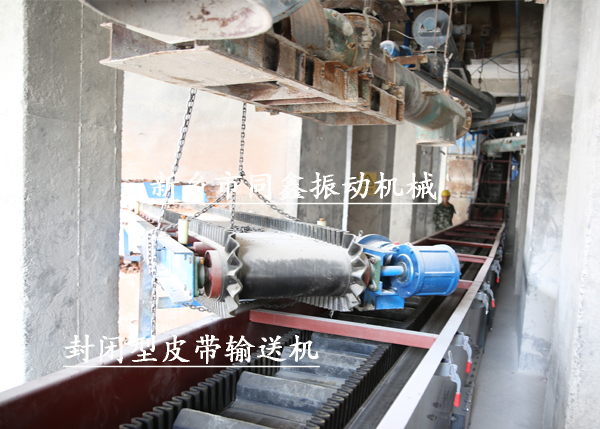

封閉型皮帶輸送機

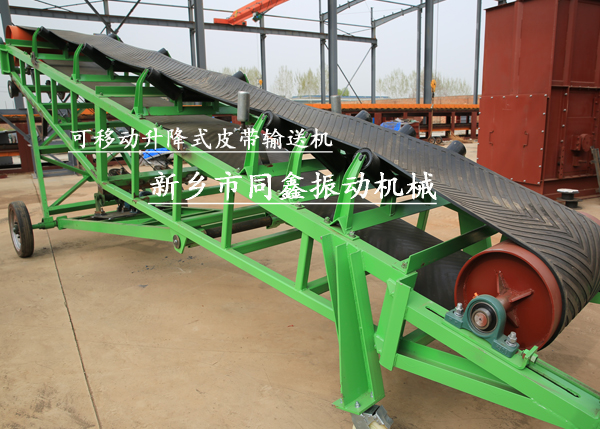

可移動升降式皮帶輸送機
常用的膠帶輸送機可分為:普通帆布芯膠帶輸送機、鋼繩芯高強度膠帶輸機、全防爆下運膠帶輸送機、難燃型膠帶輸送機、雙速雙運膠帶輸送機、可逆移動式膠帶輸送機、耐寒膠帶輸送機等等。
皮帶輸送機主要由機架、輸送皮帶、皮帶輥筒、張緊裝置、傳動裝置等組成。
友情提示:定貨時需注明：帶速、帶寬、輸送距離、輸送量、傾斜角度、物料特性、工作環境、堆積角度等基本技術參數。
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的皮帶輸送機。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。
|
