TH系列環鏈斗式提升機系列產品概述：
TH型圓環鏈斗式提升機采用混合式或重力式卸料，掏取式裝料。TH型圓環鏈斗式提升機主要適用于輸送松散密度小于1.5t/m³且易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、糧食等。輸送的物料溫度不超過250℃。TH型圓環鏈斗式提升機具有輸送量大、提升高度高、運行平穩可靠、使用壽命長等顯著優點。其主要性能及參數符合JB3926-82《垂直斗式提升機》標準。
TH型環鏈斗式提升機系列產品特點:
1、輸送量大：相同斗寬的TH型與HL型相比，輸送量增大近一倍；
2、采用了組裝式鏈輪。由輪體、輪緣用高強度螺栓聯接而成，在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，降低了維修費用；
3、下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；
4、牽引件為低合金高強度圓環鏈，經適當?shù)臒崽幚砗�，具有很高的抗拉強度和耐磨性，使用壽命長。
TH型環鏈斗式提升機為混合或重力方式卸料，掏取式裝料，適用輸送松散密度小于1.5t/m³且易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250℃。
TH型環鏈斗式提升機系列產品有兩種料斗形式：
ZH型（中深斗）一般使用于輸送濕的，一結塊，較難拋出的物料， 如濕砂、型砂、化肥、堿粉等。
SH型（深斗）一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊、等。
本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機*大輸送量365m3/h,*大提升高度為50m。

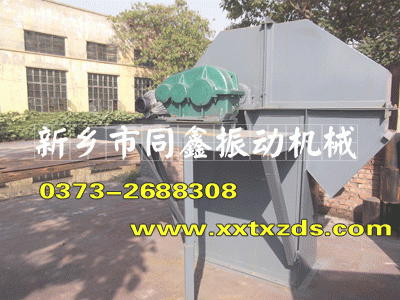

TH型環鏈斗式提升機系列產品外形參考圖：
TH型環鏈斗式提升機系列產品技術性能及選型參數表：
|
型號 |
TH160 |
TH200 |
TH250 |
TH315 |
TH400 |
TH500 |
TH630 |
|
料斗形式 |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
|
輸送量m³/h |
普通型 |
15 |
25 |
18 |
29 |
31 |
48 |
35 |
60 |
60 |
94 |
75 |
118 |
114 |
185 |
|
改進型 |
- |
- |
- |
- |
- |
- |
46 |
80 |
80 |
125 |
100 |
157 |
152 |
246 |
|
料斗 |
斗寬mm |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
|
斗容L |
1.2 |
1.9 |
1.5 |
2.4 |
3.0 |
4.6 |
3.75 |
6.0 |
5.9 |
9.5 |
9.3 |
15.0 |
14.6 |
23.6 |
|
斗距mm |
普通型 |
500 |
512 |
688 |
|
改進型 |
- |
384 |
516 |
|
鏈條 |
圓鋼 (直徑×節距)mm |
14×50 |
18×64 |
22×86 |
|
環數 |
普通型 |
9 |
7 |
7 |
|
改進型 |
- |
5 |
5 |
|
料斗運行速度m/s |
1.2 |
1.4 |
1.5 |
|
主鏈輪節圓直徑mm |
300 |
365 |
520 |
630 |
710 |
800 |
900 |
|
主軸轉速r/min |
69.71 |
63.22 |
44.11 |
42.5 |
37.6 |
35.8 |
31.8 |
|
物料*大塊度mm |
20 |
25 |
30 |
35 |
40 |
50 |
60 |
注：1、表中斗容是計算斗容（料斗盛水時的容積），輸送量是按填充系數為1時計算所得，實際應用時要考慮填充系數。2、表中改進型只有TH315、TH400、TH500、TH630。
TH型圓環鏈斗式提升機采用混合式或重力式卸料，掏取式裝料。TH型圓環鏈斗式提升機主要適用于輸送松散密度小于1.5t/m³且易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、糧食等。輸送的物料溫度不超過250℃。TH型圓環鏈斗式提升機具有輸送量大、提升高度高、運行平穩可靠、使用壽命長等顯著優點。
同鑫公司產品為下屬生產車間自主加工制造，內部質檢中心控制質量及設備出廠檢測等，確保每一臺設備的品質；為了保證產品的質量和維護顧客的利益,公司未在任何地區設置辦事處或經銷商。
銷售渠道為廠家直銷、訂單式生產。采購設備直線聯絡，即繞開了用戶與中間商、貿易商的不必要交涉，又降低了用戶的采購成本，實現生產廠商直接與用戶一對一的交流與服務，從而以優惠的價格為顧客提供高質量的產品及服務。
新鄉市同鑫振動機械有限公司設備售后服務說明書
合同設備質保期內：整機質保期為一年(易損件除外)。設備在合同質保期內出現問題，若確屬生產制造原因造成的，我廠將免費提供維修技術支持。設備如需進行現場安裝的，我公司將派出專業的技術人員為您提供設備的現場指導安裝服務，不提供施工隊伍，還請您多多海涵及配合我們的技術員，共同完成設備的安裝工作！
我公司保證向您提供優質的產品及售后服務！設備在出廠前均按照實際情況進行空載試機，設備質量做到讓用戶放心。質量問題：若非屬于生產制造原因造成的質量問題，我們亦保證提供7*24小時的全天候服務響應，我公司將會積極配合需方、幫助需方提供有償?shù)木S修服務。
合同設備質保期外：合同設備質保期滿后，如果設備出現問題，我公司也將會在1小時之內給予明確答復；如果需要趕赴現場處理的，我公司也將派出專業的技術人員在24小時內趕赴現場為您提供有償優惠的維修服務！
老客戶享受以下優惠待遇：設備備品備件、配件以及易損件均按成本價供應！
我公司設備在出廠前都經過公司質檢部進行空載試車、檢測，包括外觀、設備銘牌等各方面的檢測；合格以后才允許出廠的，所以保證了設備的質量，請放心購買使用。
★同鑫公司可根據用戶需要而設計制造特殊型號規格的斗式提升機。
★同鑫公司對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準
，解釋權歸同鑫機械所有。 |
