NE型斗式提升機的規格參見表
|
型號 |
輸送量(m3/s) |
斗速 |
主軸轉速(r/min) |
料斗 |
運行部件質量/(kg/m) |
|
容積/L |
斗寬/mm |
斗距/mm |
|
NE15 |
15 |
0.5 |
15.54 |
2.5 |
250 |
203 |
27.5 |
|
NE30 |
32 |
16.45 |
7.8 |
300 |
305 |
35 |
|
NE50 |
60 |
16.45 |
15.7 |
300 |
305 |
64 |
|
NE100 |
110 |
14.13 |
35 |
400 |
400 |
89 |
|
NE150 |
170 |
14.13 |
52.2 |
600 |
400 |
112.3 |
|
NE200 |
210 |
10.9 |
84.6 |
600 |
500 |
134 |
|
NE300 |
320 |
10.9 |
127.5 |
600 |
500 |
188 |
|
NE400 |
380 |
8.3 |
182.5 |
700 |
600 |
205 |
|
NE500 |
470 |
7.1 |
260.9 |
700 |
700 |
223 |
|
NE600 |
600 |
7.1 |
330.2 |
700 |
700 |
274 |
|
NE800 |
800 |
6.2 |
501.8 |
800 |
800 |
313 |
注：上表中所給出的技術參數為部分板鏈斗式提升機的參數，其他型號規格的板鏈斗式提升機的參數這里不再一一列出，咨詢具體詳細參數請致電我公司業務或技術部！

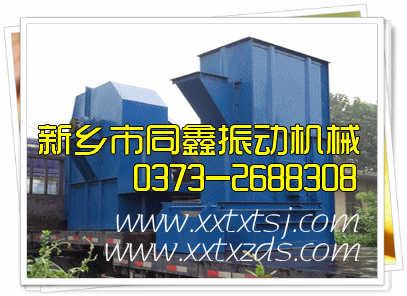

NE型斗式提升機結構
1.NE型斗式提升機結構
NE系列斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
（一）運行部件
由料斗和專用鏈條組合驅動NE30及以下采用單排鏈，NE50~NE800采用雙排鏈。
（二）驅動裝置
采用多種驅動組合驅動（依用戶試機需要而定）。驅動平臺上裝有檢修架和欄桿。驅動裝置分左裝和右裝兩種。

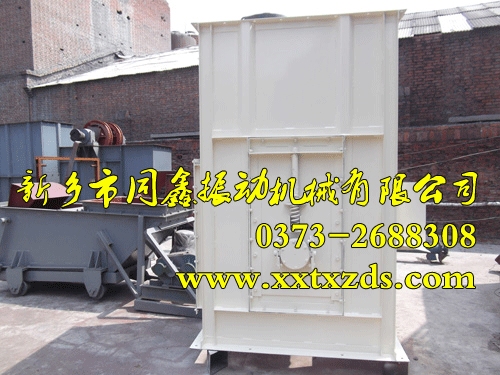

（三）上部裝置
安裝有軌道（雙排鏈）、逆止器，卸料口裝有防回料橡膠板。

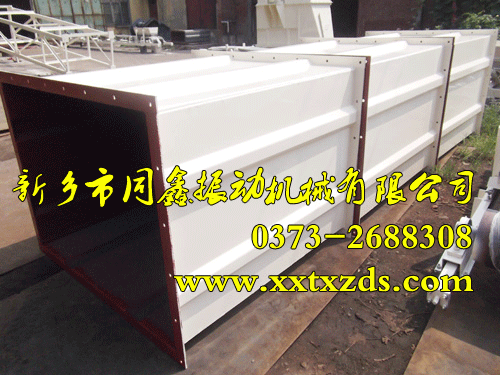

（四）中間節
部分中間節裝有軌道（雙鏈），以防止鏈條在工作中擺動。
（五）下部裝置
安裝有自動張緊裝置。
2.零部件的選用機檢驗
①選用高填充率耐磨料斗

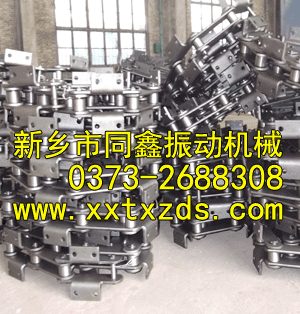

②選用合金鋼耐磨套筒滾子鏈。銷軸和外鏈板固定，套筒和內鏈板固定可有效地減少承載部件的磨損。
③頭部鏈輪由輪轂和分體齒圈組成。尾部鏈輪采用光齒，能有效的防止頭尾不同步引起的跳齒和磨損現象。
④零件加工后，采用德國進口的網帶式自動翻轉熱處理設備，均勻滲碳淬火。
⑤采取普檢和破斷拉伸試驗檢測手段，充分保證技術要求。
（四）外形及安裝尺寸
1.說明
由于NE型斗式提升機尚未定型，所以未制定統一的外形及安裝尺寸，目前國內已有多家制造廠生產NE型斗式提升機的系列產品，各制造商的產品外形及安裝尺寸稍有差異，本文中列出的NE型斗式提升機的外形及安裝尺寸供基礎工程設計（初步設計）階段設備選型時使用，在詳細工程（施工圖設計）階段時，必須按供貨商提供的資料進行設計。
2.訂貨須知
NE型斗式提升機的外形尺寸見安裝圖及外形與安裝尺寸表。提升機頂部設有檢修用的起吊支架，若提升機設在室內，且提升機頂部設有設備安裝吊鉤時，可在訂貨時提出取消頂部起吊支架。提升機的上機殼設有驅動裝置平臺，若現場空間不能滿足平臺要求的尺寸時，可按現場實際情況配置非標準尺寸平臺，但應在訂貨時提出。
每臺NE型斗式提升機一般只配套供應一節帶有檢視門的中間機殼。若用戶要求增加帶檢視門中間機殼數量或改變檢視門的開孔位置，應在訂貨時注明。
