電磁振動給料機產品摘要：
電磁振動給料機(慣性振動給料機)產品廣泛使用在冶金、煤炭、電子、機械、化工、建材、輕工、糧食等行業中，在生產流程中，用于把塊狀、顆粒狀、粉狀物料從貯料倉或漏斗中定量、均勻、連續地給到受料裝置中去。
GZ系列電磁振動給料機產品概述:
GZ系列電磁振動給料機廣泛應用于礦山、冶金、煤炭、建材、化工、電力、糧食等行業，用于把塊狀、顆粒狀及粉狀物料從貯料倉或其它貯料設備中均勻連續或定量的給到受料設備中。
適應于自動配料、定量包裝和自動控制。電磁振動給料機用于把物料從貯料倉或其它貯料設備中均勻或定量的供給到受料設備中,是實行流水作業自動化的必備設備分敞開型和封閉型兩種。還可根據要求生產電機振動給料機、往復式給料機，振動給料斗、及相配套使用的輸送機等振動設備。
電磁振動給料機產品用于把物料從貯料倉或其它貯料設備中均勻或定量的供給到受料設備中,是實行流水作業自動化的必備設備；主要分為分敞開型和封閉型兩種；安裝方式一般為懸掛式。
電磁振動給料機結構簡單，操作方便，耗電量小；可以均勻地調節給料量；一般用于松散物料。根據設備性能要求，配置設計時應盡量減少物料對槽體的壓力，按制造廠要求，倉料的有效排口不得大于槽寬的四分之一，物料的流動速度控制在6-18m/min.對給料量較大的物料，料倉底部排料處應設置足夠高度的攔礦板；為不影響給料機的性能，攔礦板不得固定在槽體上。為使料倉能順利排出，料倉后壁傾角*好設計為55-65度。
GZ系列電磁振動給料機產品主要特點:
該系列電磁振動給料機具有體積小、噪音低、重量輕、工作頻率高、耗電少、可用于自動控制的流程中實現生產流程自動化。
無級調節給料量，可在額定電壓、振幅條件下頻繁啟動和連續運轉，安裝維修方便。
電磁振動給料機在使用過程中，可以調節激振力來改變和控制流量，因而調節方便，流量穩定，噪音低，耗電小，無沖料現象，同時本機具有重量輕，體積小，保養方便等特點，如采用封閉式結構，可防止粉塵外溢及環境污染。
電磁給料機廣泛使用在冶金、煤炭、電子、機械、化工、建材、輕工、糧食等行業中，振動給料機在生產流程中，用于把塊狀、顆粒狀、粉狀物料從貯料倉或漏斗中定量、均勻、連續地給到受料裝置中去。振動給料機與其它振動給料機械設備相比，具有以下優點：
1、電磁振動給料機電氣控制采用半波整流電器，可無級調節給料量，可用于自動控制的生產流程中，實現生產過程自動化。
2、電磁振動給料機無轉動零部件，不需潤滑，結構簡單，維修方便。
GZ系列電磁振動給料機結構:
電磁振動給料機由以下主要部件組成：給料槽、電磁振動器、減振裝置、控制箱。
GZ系列電磁振動給料機產品用途及適用范圍：
電磁振動給料機廣泛使用在冶金、煤炭、電子、機械、化工、建材、輕工、糧食等行業中，在生產流程中，用于把塊狀、顆粒狀、粉狀物料從貯料倉或漏斗中定量、均勻、連續地給到受料裝置中去。
GZ系列電磁振動給料機產品主要技術參數表：
|
類型
|
型號
|
生產率(t/h)
|
給料粒度mm
|
雙振幅mm
|
供電電壓(V)
|
電流(A)
|
有效功率(Kw)
|
配套控制箱型號
|
|
水平
|
-10度
|
工作電流
|
表示電流
|
|
基本型
|
GZ1
|
5
|
7
|
50
|
1.75
|
220
|
1.34
|
1
|
0.06
|
XKZ-5G2
|
|
GZ2
|
10
|
14
|
50
|
3.0
|
2.3
|
0.15
|
|
GZ3
|
25
|
35
|
75
|
4.58
|
3.8
|
0.2
|
|
GZ4
|
50
|
70
|
100
|
8.4
|
7
|
0.45
|
XKZ-20G2
|
|
GZ5
|
100
|
140
|
150
|
12.7
|
10.6
|
0.65
|
|
GZ6
|
150
|
210
|
200
|
1.5
|
380
|
16.4
|
13.3
|
1.2
|
XKZ-20G3
|
|
GZ7
|
250
|
350
|
250
|
24.6
|
20
|
3
|
|
GZ8
|
400
|
560
|
300
|
39.4
|
32
|
4
|
|
GZ9
|
600
|
840
|
350
|
47.6
|
38.6
|
5.5
|
XKZ-200G3
|
|
GZ10
|
750
|
1050
|
500
|
39.4*2
|
32*2
|
4*2
|
XKZS-200G3
|
|
GZ11
|
1000
|
1400
|
500
|
47.6*2
|
38.6*2
|
5.5*2
|
|
上振型
|
GZ3S
|
25
|
35
|
75
|
1.75
|
220
|
4.58
|
3.8
|
0.2
|
XKZ-5G2
|
|
GZ4S
|
50
|
70
|
100
|
8.4
|
7
|
0.45
|
XKZ-20G2
|
|
GZ5S
|
100
|
140
|
150
|
12.7
|
10.6
|
0.65
|
|
GZ6S
|
150
|
210
|
200
|
1.5
|
380
|
16.4
|
13.3
|
1.5
|
XKZ-20G3
|
|
GZ7S
|
250
|
350
|
250
|
24.6
|
20
|
3
|
XKZ-100G3
|
|
GZ8S
|
400
|
560
|
300
|
39.4
|
32
|
4
|
|
封閉型
|
GZ1F
|
4
|
5.6
|
40
|
1.75
|
220
|
1.34
|
1
|
0.06
|
XKZ-5G2
|
|
GZ2F
|
8
|
11.2
|
40
|
3.0
|
2.3
|
0.15
|
|
GZ3F
|
20
|
28
|
60
|
4.58
|
3.8
|
0.2
|
|
GZ4F
|
40
|
56
|
60
|
8.4
|
7
|
0.45
|
XKZ-20G2
|
|
GZ5F
|
80
|
112
|
80
|
12.7
|
10.6
|
0.65
|
|
GZ6F
|
120
|
168
|
80
|
1.5
|
380
|
16.4
|
13.3
|
1.5
|
XKZ-20G3
|
|
輕槽型
|
GZ5Q
|
100
|
140
|
200
|
1.5
|
220
|
12.7
|
10.6
|
0.65
|
XKZ-20G2
|
|
GZ6Q
|
150
|
210
|
250
|
380
|
16.4
|
13.3
|
1.5
|
XKZ-20G3
|
|
GZ7Q
|
250
|
350
|
300
|
24.6
|
20
|
3
|
XKZ-100G3
|
|
GZ8Q
|
400
|
560
|
350
|
39.4
|
32
|
4
|
|
平槽型
|
GZ5P
|
50
|
70
|
100
|
1.5
|
220
|
12.7
|
10.6
|
0.65
|
XKZ-20G2
|
|
GZ6P
|
75
|
105
|
380
|
16.4
|
13.3
|
1.5
|
XKZ-20G3
|
|
GZ7P
|
158
|
175
|
24.6
|
20
|
3
|
XKZ-100G3
|
|
寬槽型
|
GZ5K1
|
|
200
|
100
|
1.5
|
220
|
12.7*2
|
10.6*2
|
0.65*2
|
XKZ-20G2
|
|
GZ5K2
|
|
240
|
|
GZ5K3
|
|
270
|
|
GZ5K4
|
|
300
|
|
圓管型
|
GZ1G
|
2
|
|
50
|
1.75
|
220
|
1.34
|
1
|
0.06
|
XKZ-5G2
|
|
GZ2G
|
4
|
|
50
|
3.0
|
2.3
|
0.15
|
XKZ-5G2
|
|
GZ3G
|
10
|
|
60
|
4.58
|
3.8
|
0.2
|
XKZ-5G2
|
|
GZ4G
|
20
|
|
70
|
8.4
|
7
|
0.45
|
XKZ-20G2
|
|
GZ5G
|
40
|
|
80
|
12.7
|
10.6
|
0.65
|
XKZ-20G2
|
|
特大型
|
GZ11-T
|
|
1000物料為煤比重0.85
|
300
|
1.5
|
380
|
47.6*2
|
38.6*2
|
5.5*2
|
SZK.00
|

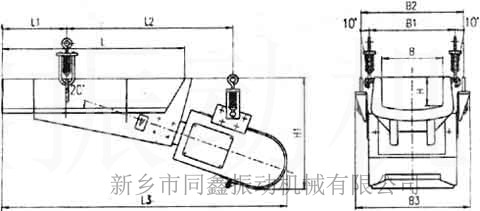

GZ系列電磁振動給料機產品外形示意圖：
GZ系列電磁振動給料機外形尺寸圖表:
|
型號 |
L |
L1 |
L2 |
L3 |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
H3 |
|
GZ1 |
600 |
209 |
550 |
910 |
200 |
280 |
340 |
376 |
100 |
360 |
350 |
485 |
|
GZ2 |
800 |
310 |
660 |
1175 |
300 |
388 |
458 |
508 |
120 |
450 |
430 |
600 |
|
GZ3 |
900 |
311 |
790 |
1325 |
400 |
496 |
542 |
578 |
150 |
520 |
480 |
675 |
|
GZ4 |
1100 |
413 |
965 |
1615 |
500 |
620 |
686 |
762 |
20 |
645 |
550 |
814 |
|
GZ5 |
1200 |
465 |
1050 |
1815 |
700 |
850 |
761 |
844 |
250 |
765 |
645 |
980 |
|
GZ6 |
1600 |
400 |
1470 |
2410 |
900 |
1032 |
720 |
1092 |
250 |
1030 |
1090 |
1500 |
|
GZ7 |
1800 |
650 |
1465 |
2800 |
1100 |
1257 |
840 |
1332 |
250 |
1130 |
1300 |
1710 |
|
GZ8 |
2200 |
750 |
1800 |
3302 |
1300 |
1471 |
1000 |
1556 |
300 |
1343 |
1460 |
1995 |
|
GZ9 |
2400 |
800 |
2000 |
3515 |
1500 |
1676 |
1010 |
1776 |
300 |
140 |
1520 |
2200 |
GZ10、GZ11基本型電磁振動給料機安裝尺寸表:
|
型號 |
L |
L1 |
L2 |
L3 |
B |
B1 |
B2 |
B3 |
H |
H1 |
H2 |
H3 |
|
|
GZ10 |
2500 |
750 |
2120 |
3630 |
1800 |
2014 |
2304 |
1000 |
2500 |
375 |
1450 |
1500 |
2235 |
|
GZ11 |
2800 |
900 |
2370 |
4060 |
2000 |
2234 |
2425 |
1010 |
2640 |
375 |
1545 |
1580 |
2310 |
GZ系列電磁振動給料機設備選型:
1.電磁振動給料機(震動給料機)主機選型：
|
類
型 |
生產率計算容量（t/m3） |
用
途 |
|
基本型 |
1.6 |
無特殊要求的物料給料 |
|
上振型 |
1.6 |
配置空間不夠的情況下安裝使用，其它與基本型相同 |
|
封閉型 |
1.6 |
易碎顆粒、粉塵較大及揮發性物料給料 |
|
輕槽型 |
1.0 |
比重較小的輕物料給料 |
|
平槽型 |
安配煤條件給出 |
薄料層均勻給料 |
|
寬槽型 |
按配煤條件給出 |
主要用于選煤，亦可用于向篩分設備給料 |
GZ電磁振動給料機實際容重大于或小于上述計算容重時，生產率按實際物料容重進行換算。對于粒度小于1mm的物料，輸送速度下降，含水量大于10%的潮濕粘性物不能正常輸送。料層厚度超過一事實上值，會妨礙正常給料，推薦料層厚度H=(1/3～1/4)槽高。對有特稱要求、特殊規格的產品，我公司可專門設計制造。
電磁振動給料機(震動給料機)配套控制箱：
配套控制箱具有手動控制和自動控制兩種功能。自動控制信號為0～5V或～20mA�？刂葡浠倦娐凡捎孟冗M的移相觸發器控制固態繼電器作為主回路整流控制原件，可靠性好、壽命長，是一種新型控制電路�？刂葡浞譃閽焓脚c臺式兩種，訂貨時請注明。
電磁振動給料機安裝和調整的注意事項:
1.安裝:該系列電磁振動給料機為吊式安裝，其中振動器的懸掛杠應垂直吊掛，為了減少給料機的橫向擺動，給料槽的懸掛吊桿應向外張開布置。四個懸掛吊桿掛在具有足夠剛度的結構上，對于大型給料機為了維修和更換料槽方便，應布置移動滑架懸掛吊桿。安裝時一般不要拆卸安裝，安裝后的給料機周圍應有一定的游動間隙，使給料機處于自由狀態。安裝后的給料機橫向應水平，以免給料機工作時物料向一側偏移。按照控制原理圖進行接線，并進行接地保護。安裝完的給料機在試運轉前必須松開檢修時用的聯接叉定位螺栓，然后用螺母鎖緊。
2.調整:給料機出廠前已經調試好，經過現場試車各項基本參數確實達不到設計要求時，應進行一些必要的調試，其步驟如下：
GZ系列電振給料機振動器的設計氣隙為2毫米(即鐵芯和銜鐵的裝配間隙)，如果裝配間隙偏大，將會引起電流的顯著增大，以至燒毀線圈；相反，如果間隙偏小，則鐵芯和銜鐵將容易發生碰撞，造成鐵芯和銜鐵的損壞。本系列電振給料機裝配氣隙的調整是用鐵芯凸耳的長孔或鐵芯后部的四個調整螺栓來實現。在調整裝配氣隙的同時，鐵芯和銜鐵的兩個工作面必須保持平行，調整好再把調整螺栓鎖緊。
(2)彈性系統的調節：本系列電振機彈性系統的調節是通過調整板彈簧組的片數來實現的。調節時，首先擰緊板簧的頂緊螺栓并松開裝配用的連接叉定位螺栓，然后接通電源，調節電位器旋鈕，逐漸增加電流，同時觀察振幅指示牌所示的振幅，如果電流達到額定值時振幅偏小，則應首先把彈簧的頂緊螺栓稍許放松，這時如果振幅增大，電流下降，說明板簧組剛度偏大，應適當減少板簧片數。如果頂緊板簧的螺栓放松之后，振幅更加減少，則說明板彈簧組的趕度偏低，應適當增加板彈簧片數。如果初開車，當電流達到額定值時振幅偏大，并超過額定值，則說明板彈簧剛度偏低，亦應適當增加板彈簧片數。如此反復進行，直至振幅、電流達到額定值為止(當振幅達到額定值時電流稍低于額定值亦可)。
★同鑫振動機械可根據用戶需要而設計制造特殊型號規格的給料設備。
★同鑫振動機械對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸同鑫公司。
